 一、数控程序编制的内容及步骤


(1)分析零件图样和制定工艺方案

  这项工作的内容包括:对零件图样进行分析,明确加工的内容和要求;确定加工方案;选择适合的数控机床;选择或设计刀具和夹具;确定合理的走刀路线及选择合理的切削用量等。这一工作要求编程人员能够对零件图样的技术特性、几何形状、尺寸及工艺要求进行分析,并结合数控机床使用的基础知识,如数控机床的规格、性能、数控系统的功能等,确定加工方法和加工路线。

(2)数学处理

  在确定了工艺方案后,就需要根据零件的几何尺寸、加工路线等,计算刀具中心运动轨迹,以获得刀位数据。数控系统一般均具有直线插补与圆弧插补功能,对于加工由圆弧和直线组成的较简单的平面零件,只需要计算出零件轮廓上相邻几何元素交点或切点的坐标值,得出各几何元素的起点、终点、圆弧的圆心坐标值等,就能满足编程要求。当零件的几何形状与控制系统的插补功能不一致时,就需要进行较复杂的数值计算,一般需要使用计算机辅助计算,否则难以完成。

(3)编写零件加工程序

  在完成上述工艺处理及数值计算工作后,即可编写零件加工程序。程序编制人员使用数控系统的程序指令,按照规定的程序格式,逐段编写加工程序。程序编制人员应对数控机床的功能、程序指令及代码十分熟悉,才能编写出正确的加工程序。

(4)程序检验

  将编写好的加工程序输入数控系统,就可控制数控机床的加工工作。一般在正式加工之前,要对程序进行检验。通常可采用机床空运转的方式,来检查机床动作和运动轨迹的正确性,以检验程序。在具有图形模拟显示功能的数控机床上,可通过显示走刀轨迹或模拟刀具对工件的切削过程,对程序进行检查。对于形状复杂和要求高的零件,也可采用铝件、塑料或石蜡等易切材料进行试切来检验程序。通过检查试件,不仅可确认程序是否正确,还可知道加工精度是否符合要求。若能采用与被加工零件材料相同的材料进行试切,则更能反映实际加工效果,当发现加工的零件不符合加工技术要求时,可修改程序或采取尺寸补偿等措施。

2、数控程序编制的方法

  数控加工程序的编制方法主要有两种:手工编制程序和自动编制程序。

(1)手工编程

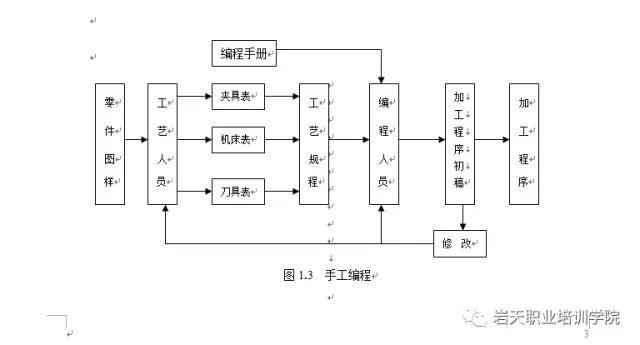

  手工编程指主要由人工来完成数控编程中各个阶段的工作。如图1.3所示。
  一般对几何形状不太复杂的零件,所需的加工程序不长,计算比较简单,用手工编程比较合适。

手工编程的特点:

  耗费时间较长,容易出现错误,无法胜任复杂形状零件的编程。据国外资料统计,当采用手工编程时,一段程序的编写时间与其在机床上运行加工的实际时间之比,平均约为30:1,而数控机床不能开动的原因中有20%~30%是由于加工程序编制困难,编程时间较长。

(2)计算机自动编程

  自动编程是指在编程过程中,除了分析零件图样和制定工艺方案由人工进行外,其余工作均由计算机辅助完成。

  采用计算机自动编程时,数学处理、编写程序、检验程序等工作是由计算机自动完成的,由于计算机可自动绘制出刀具中心运动轨迹,使编程人员可及时检查程序是否正确,需要时可及时修改,以获得正确的程序。又由于计算机自动编程代替程序编制人员完成了繁琐的数值计算,可提高编程效率几十倍乃至上百倍,因此解决了手工编程无法解决的许多复杂零件的编程难题。因而,自动编程的特点就在于编程工作效率高,可解决复杂形状零件的编程难题。

  根据输入方式的不同,可将自动编程分为图形数控自动编程、语言数控自动编程和语音数控自动编程等。图形数控自动编程是指将零件的图形信息直接输入计算机,通过自动编程软件的处理,得到数控加工程序。目前,图形数控自动编程是使用最为广泛的自动编程方式。语言数控自动编程指将加工零件的几何尺寸、工艺要求、切削参数及辅助信息等用数控语言编写成源程序后,输入到计算机中,再由计算机进一步处理得到零件加工程序。语音数控自动编程是采用语音识别器,将编程人员发出的加工指令声音转变为加工程序。
